Transformateur de l'analyseur de perte diélectrique TDT Testeur de tangente delta 10kv

Introduction:

• Testeur de la tangente delta du transformateur TDT est un instrument de haute précision, qui peut être appliqué pour mesurer la tangente de perte électrique et la capacité de toutes sortes d'équipements électriques haute tension dans les centrales électriques, sous-stations, laboratoires, etc..
• Testeur de la tangente delta du transformateur TDTest composé d'un pont d'essai de perte diélectrique, d'une alimentation à fréquence variable, d'un transformateur step-up et d'un condensateur standard SF6 à haute stabilité, il est une structure intégrée;
• Testeur de la tangente delta du transformateur TDTpeut également fournir une source de haute tension pour les essais.
• La fréquence peut être modifiée à 50 Hz, 47.5 Hz52.5 Hz, 45 Hz55 Hz, 60 Hz, 57.5 Hz62.5 Hz, 55 Hz65 Hz; elle peut ainsi éviter les interférences de la fréquence de puissance;

Caractéristiques:

Écran LCD de grande taille

Équipé d'un écran LCD tactile complet haut de gamme, d'une interface super tactile, chaque processus est très clair, l'opérateur n'a pas besoin d'une formation professionnelle supplémentaire.C'est un équipement intelligent idéal pour mesurer les pertes diélectriques.

Données de stockage de masse

L'instrument est équipé d'une puce de calendrier et d'une mémoire de grande capacité, les résultats des tests peuvent être stockés, vous pouvez consulter les résultats à tout moment et les imprimer.

Mode d'essai multiples

L'instrument est équipé de méthodes standard de haute pression, haute tension, méthode de connexion positive et méthode de connexion inverse, méthode d'auto-excitation et d'autres méthodes en option;haute tension dans des conditions de haute tension standard (supérieures à 10 kV) perte diélectrique.

Étape d'essai du CVT en place

L'instrument peut également tester la perte diélectrique et la capacité du CVT (transformateur de tension du condensateur) C1, C2 complètement scellé, afin d'obtenir l'essai simultané C1, C2.L'instrument peut également tester le rapport CVT et la différence d'angle de tension.

Do ne pas démonter le CVT de mesure du plomb à haute tension

L'instrument peut mesurer avec précision la perte diélectrique et la capacité du CVT sans démanteler le fil de haute tension du CVT.

Métode CVT à écran inverse pour mesurer le C0

L'instrument peut être utilisé pour mesurer la perte diélectrique et la valeur de capacité de C0 à l'extrémité supérieure du CVT.

Signal d'échantillonnage à grande vitesse

L'onduleur et le circuit d'échantillonnage de l'instrument sont tous contrôlés numériquement et la tension de sortie est réglable en continu.

Sécurité à protection multiple

L'instrument comporte de nombreuses mesures de protection, telles que les fluctuations de tension d'entrée, le court-circuit de sortie, la surtension, le sur courant et la température.L'instrument dispose également de la fonction de détection de mise à la terre pour s'assurer qu'aucun équipement de mise à la terre n'est autorisé à stimuler.

Paramètres:

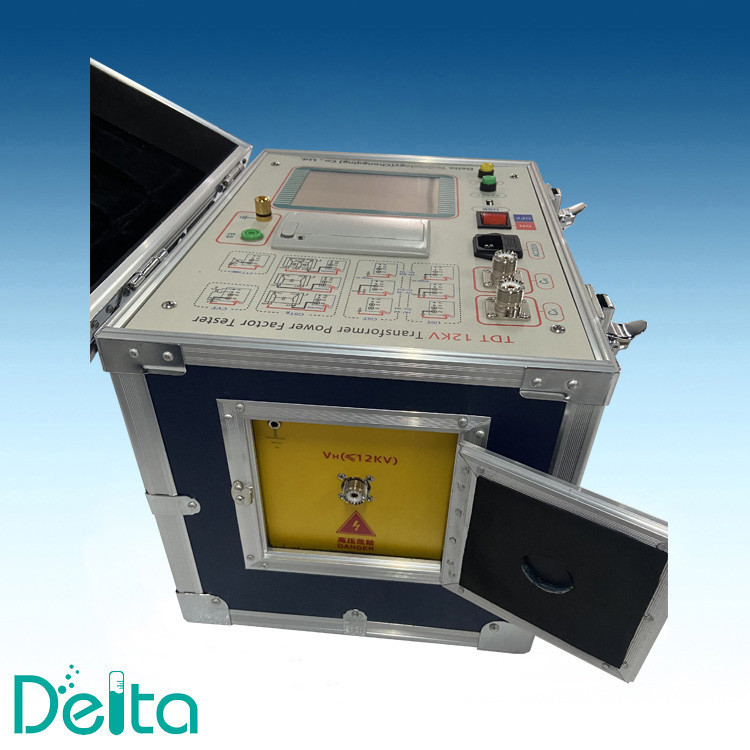

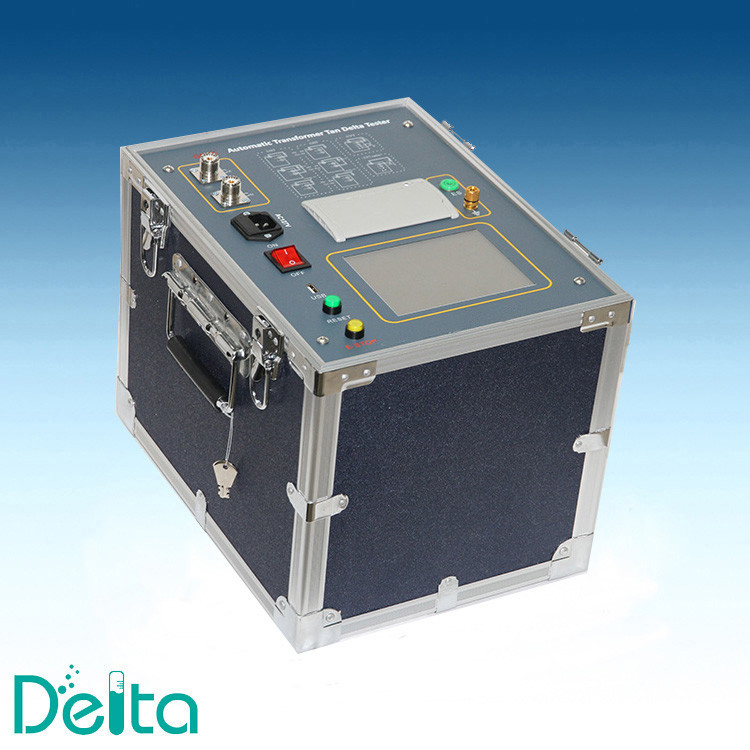

Testeur de la tangente delta du transformateur TDTLa réalité:

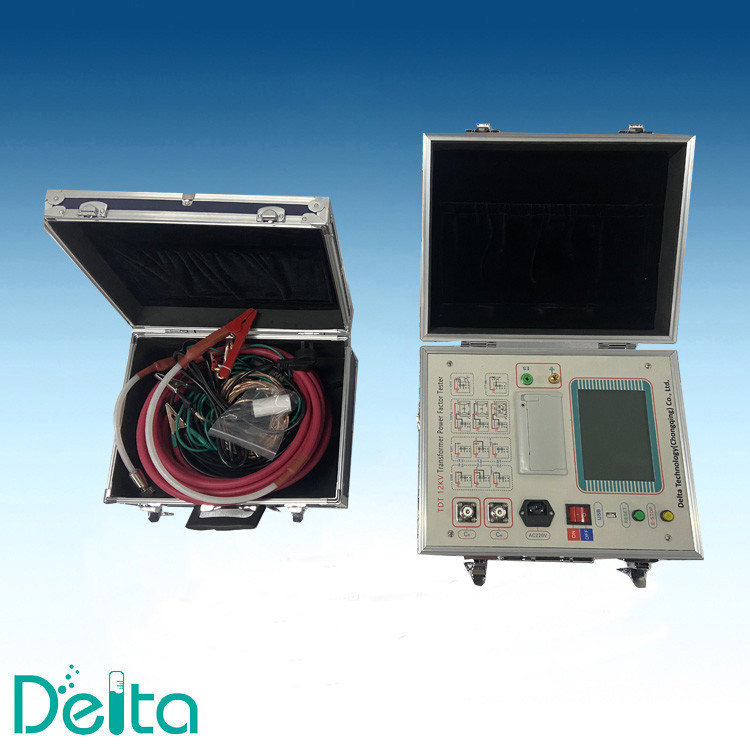

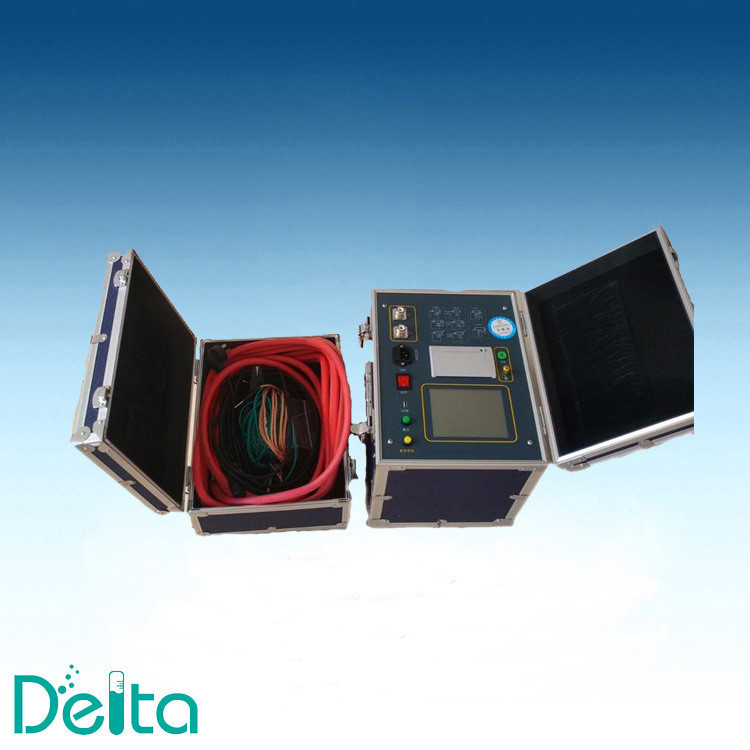

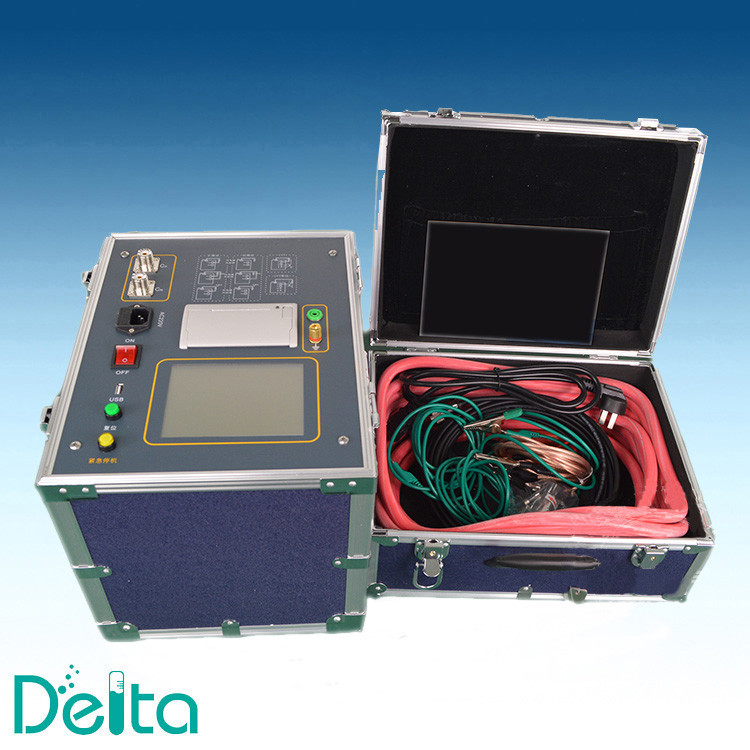

Les accessoires
