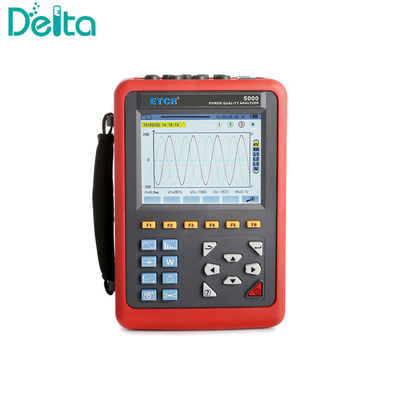

Analyseur de qualité de l'alimentation en trois phases, enregistreur de données de qualité de l'alimentation

Analyseur de qualité de l'alimentation en trois phases, enregistreur de données de qualité de l'alimentation

Introduction:
Résultats de l'analyseL'analyseur de la qualité de l'alimentation en trois phases, l'enregistreur de données de la qualité de l'alimentation estspécialement conçus pour une analyse et un diagnostic complets de tous les paramètres électriques de tension, courant, puissance, puissance, harmonie et phase.


Il s'applique à l'industrie électrique, à la pétrochimie, à la métallurgie, aux chemins de fer, aux entreprises minières, aux instituts de recherche scientifique et au département métrologique.

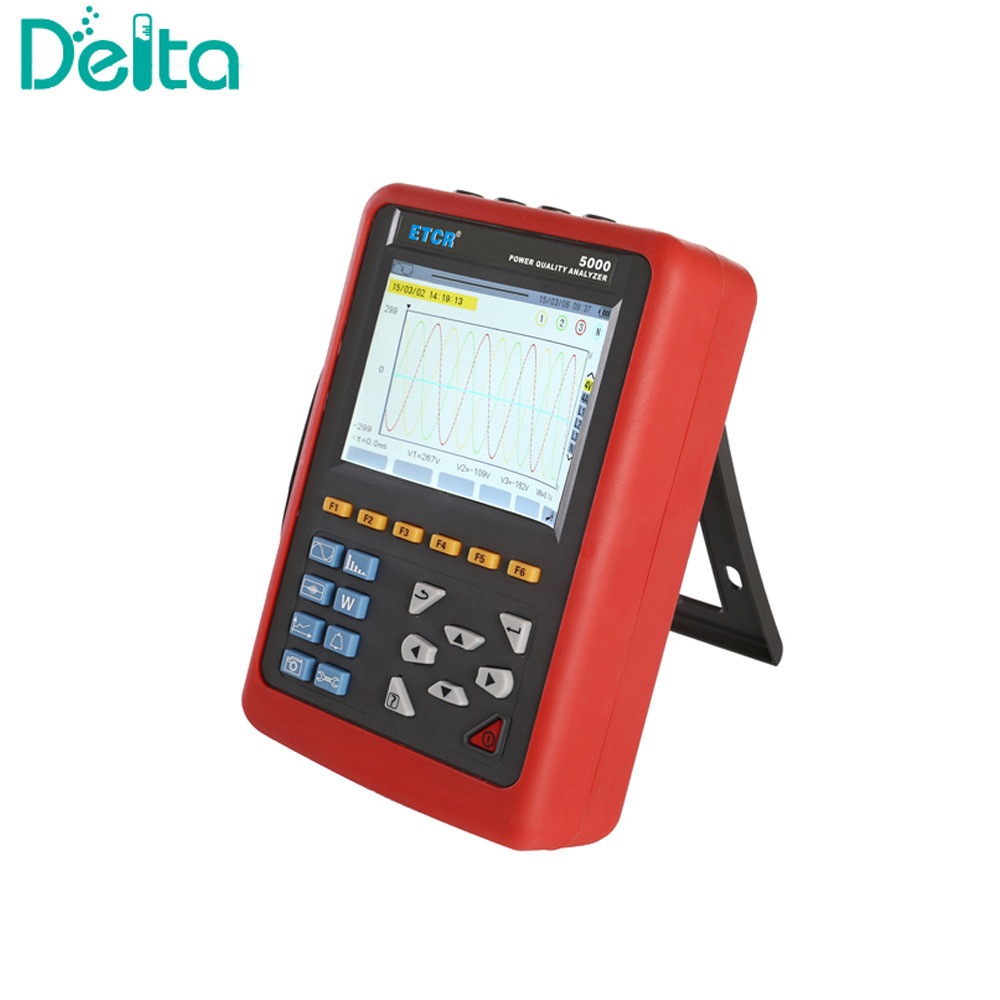

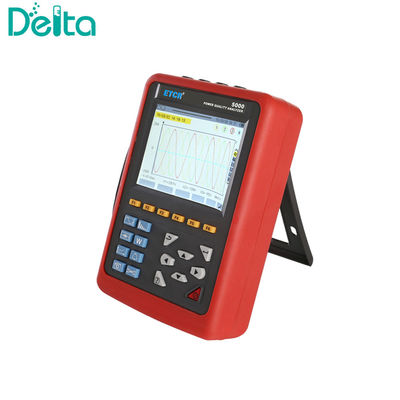

ETCR-5000 analyseur de qualité de puissance en 3 phasesest adapté pourDes essais sur le terrain en trois phases, multifonctionnels et intelligents, un fonctionnement concise homme-machine.

Paramètres:

Facteur d'influence	Élément d'essai	Condition de base	Conditions de travail
Température ambiante	Tous les paramètres	(23 ± 2) °C	-10°C à 40°C
Humidité relative	Tous les paramètres	40% à 60%	< 80%
Voltage de phase à neutre	Tous les paramètres	(100 ± 1%) V	1.0V à 1000V
Voltage de phase à phase	Véritable tension RMS de phase à phase	(200 ± 1%) V	1.0V à 2000V
Actuel	Courant RMS réel	(5 ± 1%) A	10mA à 1000A
Fréquence de réseau	Tous les paramètres	50 Hz ± 0,1 Hz	40 Hz à 70 Hz
Déplacement de phase	Puissance active et énergie active	Cosφ = 1	Cosφ: 0,2 à 1.0
	Puissance réactive et énergie réactive	Sinφ = 1	Sinφ: 0,2 à 1.0
Harmonieuse	Tous les paramètres	< 0,1%	00,0% à 100%
Déséquilibre de tension	Tous les paramètres	< 10%	00,0% à 100%
Voltage de fonctionnement du dispositif	Tous les paramètres	DC9.8V ± 0,1V	DC 9,5 V à 10,5 V
champ électrique externe, champ magnétique	Tous les paramètres	Il faut éviter
Position d'essai	Paramètres relatifs mesurés du courant	Fil testé au centre de la pince.

Énergie électrique	Batterie rechargeable lithium-ion 9,6V, chargeur de secours.
Indicateur de la batterie	Le symbole de la batterie indique une décharge d'énergie.
Consommation d'électricité	Consommation de courant de l'essai normal 490 mA, fonctionnement continu pendant 8 heures.
Mode d'affichage	Écran LCD couleur, 640 points*480 points, 5,6 pouces, domaine d'affichage: 116mm*88mm.

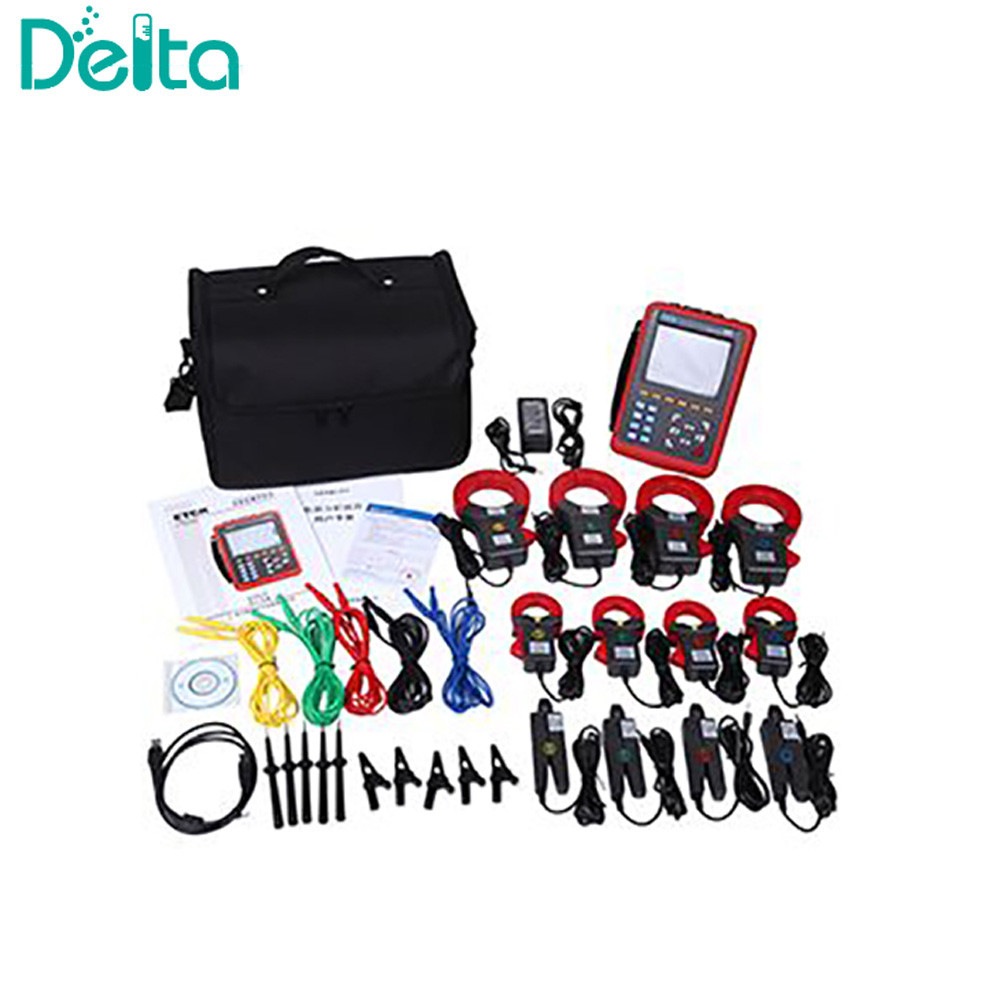

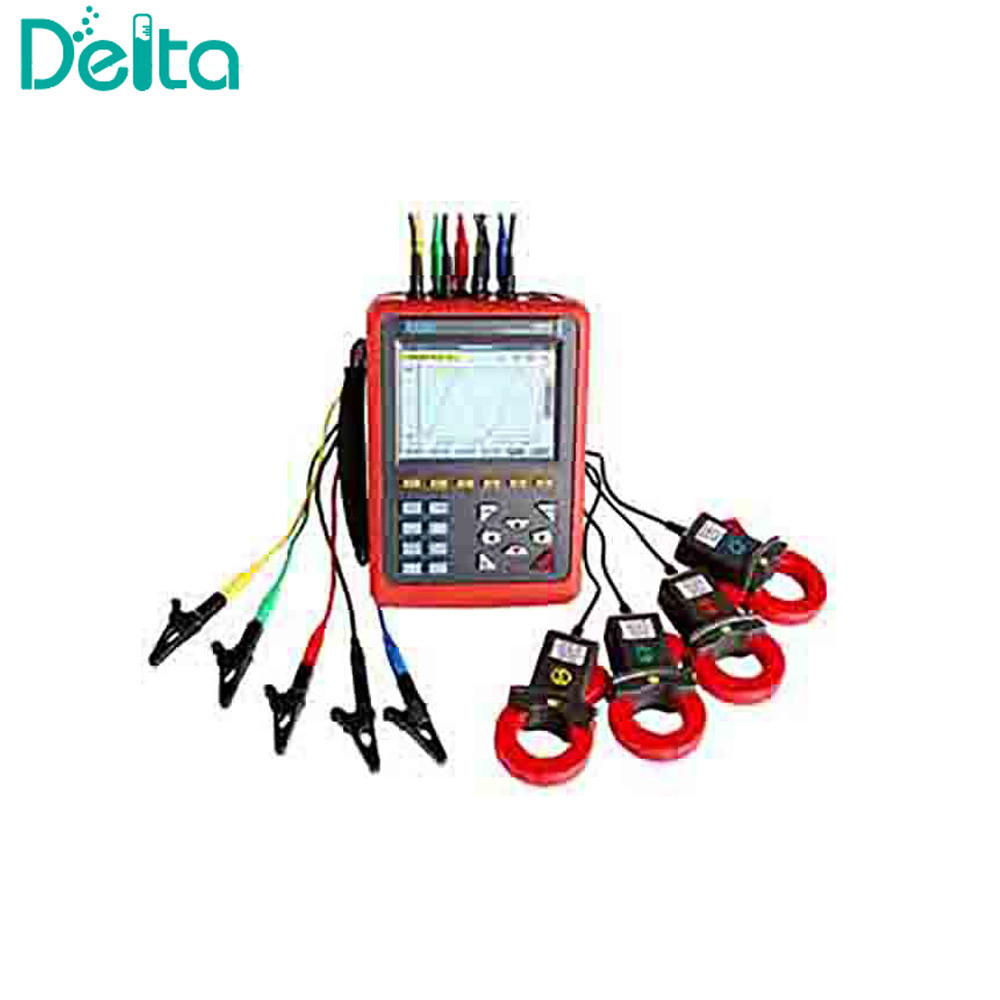

Taille de la pince	008 petite pince à courant tranchant: 7,5 mm*13 mm; 040 pinceau de courant circulaire: 35 mm*40 mm; 068 pince à courant circulaire: 68 mm*68 mm;
Dimensions de l'instrument	L*W*H: 240 mm*170 mm*68 mm.

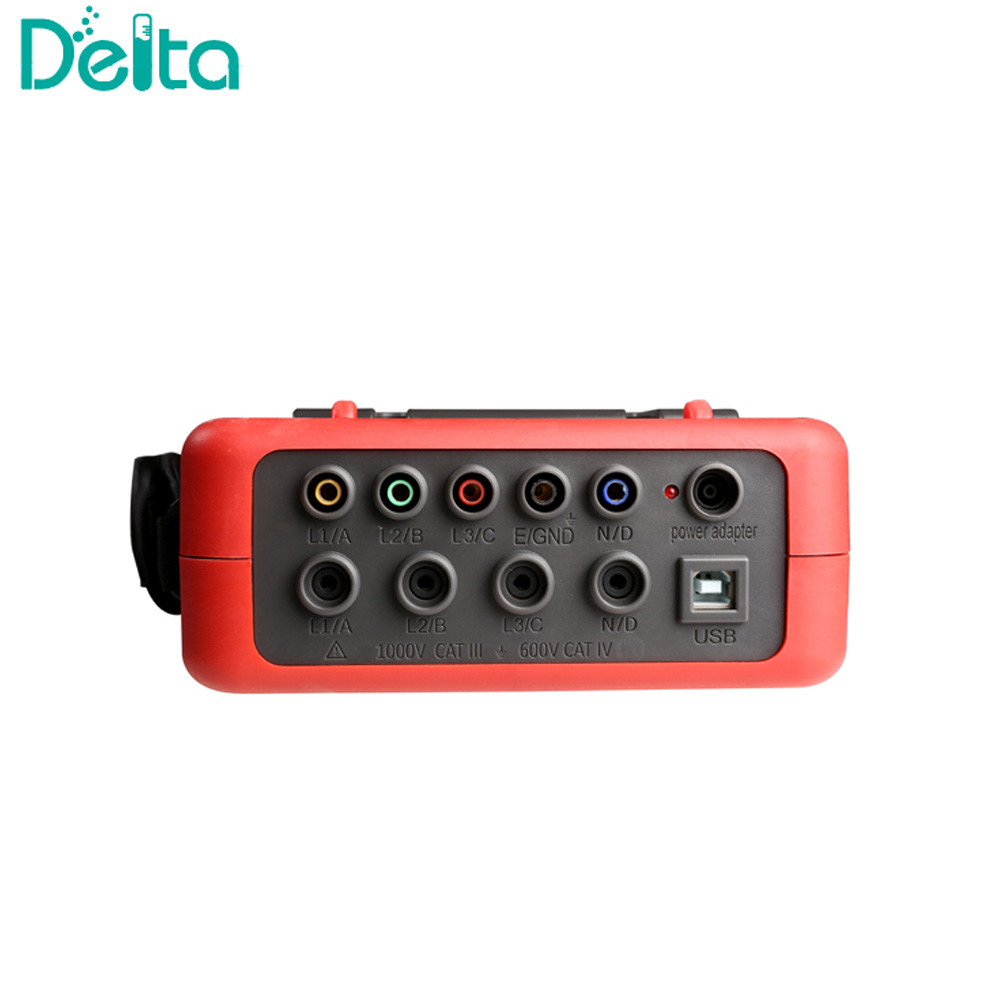

Nombre de chaînes	4U/4I. Je vous en prie.
Voltage de phase à phase	1.0V à 2000V.
Voltage de phase à neutre	1.0V à 1000V.
Actuel	008 courant de pince: 10mA à 10,0A; 040 courant de serrage: 0,10A à 100A; 068 courant de serrage: 1,0A à 1000A; Transformateur de courant facultatif: courant d'entrée de l'instrument 1mA à 500mA.
Fréquence	40 Hz à 70 Hz.
Paramètres de l'électricité	Les émissions de dioxyde de carbone sont calculées en fonction de la fréquence de production.
Paramètres énergétiques	Ça va.
Harmonieuse	Commande de 0 à 50.
Déformation harmonique totale	Commande de 0 à 50, par phase.
Mode expert	- Je suis désolé.
Nombre d'enregistrements transitoires	150 séries.
Flimmer de tension	- Je suis désolé.
Mode actuel de démarrage	Oui, 100 secondes.
3 phases de déséquilibre	- Je suis désolé.
Enregistrement	300 jours ((enregistrement simultané de 20 paramètres, enregistrement d'un point toutes les 5 secondes).
Valeur enregistrée minimale/maximale	Mesure des valeurs maximales et minimales sur une période donnée.
Alerte électrique	40 types de paramètres différents, 12 800 ensembles de journaux d'alarme.
Le sommet	- Je suis désolé.
Affichage du schéma phasor	Autrement dit.
Capacité des instantanés	60.
Langue du menu	Anglais/chinois.
La communication	Une clé USB.
Éteindre automatiquement	Lorsqu'une campagne d'alarme est lancée ou qu'une recherche de transitoires, une capture de courant d'invasion ou un enregistrement de tendance est en cours ou en attente, l'appareil ne s'éteint pas automatiquement.
	Dans les autres modes d'essai, 15 minutes sans appuyer sur les touches, arrêt automatique après une minute.
Fonction de rétroéclairage	Oui, adapté à une utilisation nocturne et sombre.
Le poids	L'hôte: 1,6 kg (avec batterie).
	008 petite pince à courant tranchant: 170 g*4;
	040 pinceau de courant circulaire: 190 g*4;
	068 Serre à courant circulaire: 510g*4;
	Les câbles d'essai et l'adaptateur d'alimentation: 900 g;
	Poids total: environ 10,5 kg (avec l'emballage).
Longueur du fil d'essai de tension	3 mètres.
Longueur du fil de capteur de courant	Deux mètres.
Température de fonctionnement et l'humidité	-10°C à 40°C; inférieur à 80% de RH.
Environnement de stockage	-10°C à 60°C; inférieur à 70% de RH.
Impédance d'entrée	Impédance d'entrée de la tension d'essai: 1MΩ.
Résister à la tension	Résister à une tension CA sinusoïdale de 3700 V/50 Hz pendant 1 minute entre le câblage de l'instrument et la coque.
Isolement	Entre le câblage de l'instrument et la coque ≥ 10 MΩ.
La structure	Double isolation, avec une gaine isolante résistante aux vibrations.
Règles de sécurité	La fréquence d'échappement de l'appareil doit être supérieure ou égale à la fréquence d'échappement de l'appareil.

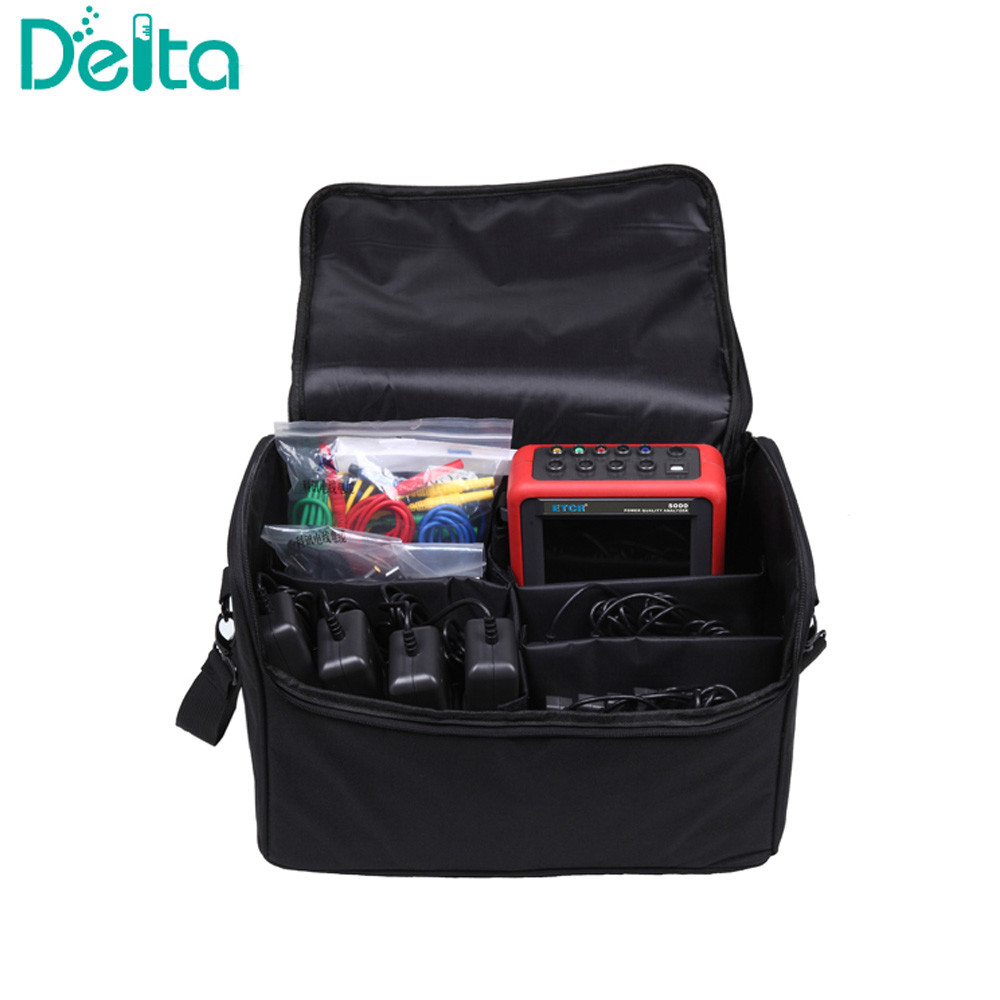

Taille de l'emballage	Le nombre total d'unités de mesure est de 400*270*270 mm (L*W*H)
Le poids	8 kg

Fonctions:
Affichage en temps réel de la forme d'onde (4 canaux de tension/4 canaux de courant).
Véritables valeurs RMS des tensions et des courants.
Les composantes en courant continu des tensions.
Les valeurs de pointe du courant et de la tension.
Les valeurs minimales et maximales de courant et de tension RMS pour le demi-cycle.
Affichage du schéma phasor.
Mesure de chaque harmonique jusqu'à l'ordre 50.
Les graphiques à barres montrent les ratios harmoniques du courant et de la tension de chaque phase.
Déformation harmonique totale (THD).
Puissance active, réactive, apparente, par phase et cumulée.
Énergie active, réactive, apparente, par phase et cumulée.
Le facteur K du transformateur.
Facteurs de puissance (PF) et facteurs de déplacement (DPF ou COSΦ).
"Télécommunication électronique"
Déséquilibre en trois phases (courant et tension).
