| Lieu d'origine | Chine |
|---|---|
| Nom de marque | LAB TECH |
| Certification | ISO9001 |
| Numéro de modèle | ZGF-400kV/3mA |
| Quantité de commande min | 1 ensemble |
| Prix | USD 8000 - 15000 / set |
| Détails d'emballage | Caisse en contreplaqué, 1 jeu par caisse, 1200 x 800 x 1500 mm |
| Délai de livraison | 20-25 jours |
| Conditions de paiement | T/T, LC |
| Capacité d'approvisionnement | 30 ensembles par mois |
Détails sur le produit
Description de produit

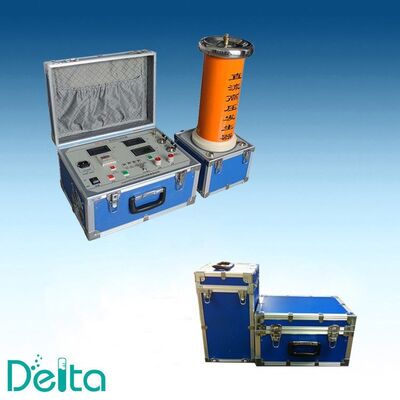

Le ZGF-400kV/3mA DC High Voltage Test Set est un générateur de haute tension DC à excitation série, isolé à l'huile, conçu pour les tests sur site et en laboratoire des câbles d'alimentation de classe 110kV et 220kV, des parafoudres à oxyde métallique, des traversées, des transformateurs et des appareillages de commutation. Il délivre une sortie DC réglable en continu de 0 à 400 kV avec un courant nominal de 3 mA, avec une fonction de mesure de tension de référence automatique de 0,75 U1mA pour les tests de courant de fuite des parafoudres à oxyde métallique (MOA).
Application
Les tests de tenue en tension continue restent la méthode la plus pratique pour évaluer l'état d'isolement des câbles remplis d'huile, des câbles XLPE vieillis pour lesquels les tests AC ne sont pas disponibles, et pour mesurer la tension de référence de 1 mA (U1mA) et le courant de fuite de 0,75 U1mA des parafoudres à oxyde métallique. La puissance nominale de 400 kV/3 mA couvre les parafoudres de 220 kV et les systèmes de câbles de 110 kV avec une marge confortable, tandis que la construction modulaire légère permet à l'unité d'être transportée dans les sous-stations et les tranchées de câbles par deux techniciens.
Caractéristiques principales
- Sortie réglable en continu de 0 à 400 kV DC, courant nominal 3 mA
- Tests automatiques MOA : mesure du courant de fuite U1mA et 0,75 U1mA, calcul du rapport et impression du résultat
- Haute stabilité sous charge capacitive ; facteur d'ondulation inférieur à 0,5 % à la sortie nominale
- Protection contre les surtensions, les surintensités et le démarrage à zéro avec déclenchement automatique
- Grand écran LCD avec menu chinois/anglais, courbes de tension et de courant en temps réel
- Fonctionnement à une touche 0,75 U1mA intégrée pour les tests de parafoudre
- Réservoir haute tension isolé à l'huile avec option transformateur refroidi par air ou par huile
- Conception modulaire portable : réservoir HT, unité de commande et câbles de connexion dans des boîtiers séparés
Spécifications techniques
| Tension de sortie nominale | 400 kV DC (polarité négative standard, positive en option) |
| Courant de sortie nominal | 3 mA |
| Capacité nominale | 1200 W |
| Alimentation d'entrée | 220 V AC +/-10 %, 50/60 Hz, monophasé |
| Régulation de tension | Continue, 0-100 % de la tension nominale |
| Précision de la tension | +/-1,5 % de la lecture, +/-1 chiffre |
| Précision du courant | +/-1,5 % de la lecture, +/-1 chiffre |
| Facteur d'ondulation | Inférieur à 0,5 % à la tension et au courant nominaux |
| Affichage de la tension | LCD, 0-400,0 kV, résolution 0,1 kV |
| Affichage du courant | LCD, 0-3000 uA, résolution 1 uA |
| Milieu d'isolation | Huile de transformateur, réservoir HT rempli d'huile |
| Refroidissement | Refroidissement naturel par air, fonctionnement continu à charge nominale |
| Température ambiante | -10 °C à +40 °C |
| Humidité relative | Moins de 85 %, sans condensation |
| Altitude | Jusqu'à 2000 m |
| Poids total | Réservoir HT environ 95 kg, unité de commande environ 8 kg |
Accessoires standard
- Réservoir générateur haute tension rempli d'huile avec traversée de sortie HT
- Unité de commande numérique avec écran LCD et imprimante
- Tige de décharge nominale pour 400 kV
- Microampèremètre et câble de mesure blindé
- Câbles de mise à la terre et tige de mise à la terre
- Joints de rechange et entonnoir de remplissage d'huile
- Manuel d'utilisation et de maintenance en anglais
- Rapport de test d'usine et certificat d'étalonnage
Normes de test
L'ensemble est conçu pour supporter les tests conformément à la norme IEC 60060-1 (techniques de test haute tension), IEC 60076-3 (niveaux d'isolement des transformateurs de puissance) et DL/T 596 (tests préventifs des équipements de puissance). Pour les tests de parafoudres à oxyde métallique, la procédure U1mA et 0,75 U1mA suit les normes IEC 60099-5 et GB 11032.
Pourquoi choisir cet ensemble
Chaque unité est assemblée, remplie d'huile et testée à la tension nominale pendant 1 heure avant la livraison, avec la forme d'onde de test et le courant de fuite enregistrés dans le rapport d'usine. L'unité de commande stocke les 50 derniers enregistrements de test, ce qui est pratique pour la comparaison périodique du courant de fuite des parafoudres sur le même site. Nous fournissons des versions d'entrée 220V/50Hz et 110V/60Hz, et pouvons fournir une sortie à polarité positive sur demande.
FAQ
Q : L'ensemble peut-il tester des câbles de 220 kV ?
R : Oui. La tension continue de 400 kV couvre la tension de test de tenue continue pour les câbles de classe 220 kV avec une marge. Pour les longs câbles, le courant de charge doit être vérifié par rapport à la puissance nominale de 3 mA, et nous pouvons proposer un modèle de 5 mA si nécessaire.
Q : Une tige de décharge est-elle incluse ?
R : Oui, une tige de décharge nominale de 400 kV avec câble de terre est incluse dans la portée standard de la fourniture.
Q : Quelle est la garantie ?
R : Garantie d'un an sur l'ensemble complet, avec conseil technique à vie et fourniture de pièces de rechange pendant dix ans.
