Appareil de contrôle rayonnant thermique ISO5658 ASTM 1317 de diffusion de flamme d'OMI

Testeur de propagation de la flamme par rayonnement thermique de l'OMI ISO5658 ASTM 1317

Introduction:

Testeur de propagation de la flamme par rayonnement thermique SFT IMOest utilisé pour les caractéristiques de combustion des matériaux de construction, des matériaux des trains à grande vitesse et des matériaux des navires.

Testeur de propagation de la flamme par rayonnement thermique SFT IMOmesure la vitesse de propagation de la flamme, la chaleur d'allumage et le dégagement total de chaleur en fonction de la distance et de la FCE (circulation critique de rayonnement thermique).

Cette méthode d'essai est utilisée pour évaluer les caractéristiques de combustion des objets d'essai installés verticalement conformément à l'ISO 5658-2 et aux résolutions de l'OMI.653.

L'objet d'essai est exposé à la zone de dissipation de chaleur appropriée donnée par le type de combustion du gaz du dissipateur de chaleur, puis, lorsque la combustion se produit,la valeur du signal est mesurée en mV à l'aide d'un thermocouple calibré.

En outre, le temps d'allumage est également enregistré et le temps de combustion de la flamme de l'objet d'essai est enregistré en fonction de la distance de l'objet d'essai, et la vitesse de propagation de la flamme est également enregistrée.
Les autres éléments d'essai comprennent la chaleur d'allumage (MJ/m2), la chaleur de combustion continue (MJ/m2), le débit de rayonnement thermique critique (kW/m2), la chaleur moyenne de combustion continue et la dissipation thermique totale (kW).

Paramètres:

Caractéristiques:

1.Testeur de propagation de la flamme par rayonnement thermique SFT IMOest constitué de quatre composants principaux: un ensemble de supports de plaque radiante et un ensemble de supports d'échantillon.et le brûleur pilote forment la structure requise;
2Le panneau de rayonnement fournit une surface de rayonnement d'une taille d'environ 480 mm x 280 mm et un écran en treillis métallique est fourni devant la surface de rayonnement pour augmenter le rayonnement;
3. Utilisez un souffleur pour fournir la source d'air pour le panneau de rayonnement, et utilisez un convertisseur de fréquence pour régler;
4. adopter un régulateur de débit de masse de propane pour régler la source de gaz, coopérer avec le mélangeur Venturi pour mélanger avec l'air et fournir la source de gaz de combustion requise par le panneau de rayonnement;
5. Il a fourni une plaque d'étalonnage à trous multiples et une voie de déplacement coulissante du débitmètre thermique qui peut détecter si le flux de rayonnement thermique répond aux exigences standard;
6. le capteur de flux de rayonnement thermique refroidi à l'eau est utilisé pour mesurer la courbe de flux de rayonnement thermique des panneaux radiants;
7. dispositif de circulation de refroidissement d'eau portable, qui peut enlever la chaleur de surface du débitmètre de chaleur;
8. Le brûleur de tube en céramique peut agir directement sur la surface de l'échantillon d'essai avec une flamme ouverte;
9- adoption de la méthode de réglage du débitmètre du rotor, qui peut fournir au brûleur de tube en céramique du gaz de combustion mixte;
10Le régulateur de débit de masse peut facilement mesurer la chaleur du méthane en mesurant le flux thermique critique;
11Selon les normes d'essai de l'OMI, des dispositifs thermocouple peuvent être fournis pour mesurer les paramètres connexes tels que le taux de libération de chaleur;
12Le brûleur d'étalonnage du méthane et le régulateur de débit de masse du méthane peuvent fournir une température de flamme de 1 kW et de 3 kW;
13. Pendant l'essai, la caméra peut observer et enregistrer l'état de mesure dans le programme;
14. L'équipement d'essai des propriétés de propagation de la flamme est équipé d'un miroir d'observation réglable par angle, le taux de propagation de la flamme peut être observé à travers le miroir de verre et le râteau d'échantillon pendant l'essai,et peut être enregistré automatiquement par l'interrupteur de pied;
15. L'ordinateur et les logiciels de test standard sont utilisés pour contrôler le processus de test

Normes de référence:

ISO 5658-2: Tests de réaction au feu Propagation de la flamme - Partie 2 Propagation latérale sur les produits de construction en configuration verticale;

Résolution A. 653 ((16) de l'OMI: Recommandation relative aux procédures d'essai incendie de l'inflammabilité des matériaux de finition des cloisons, des plafonds et des ponts;

ASTM E1317: méthode d'essai standard pour la flammabilité des finitions de surface des navires;

ASTM E1321:Méthode d'essai standard pour déterminer les propriétés d'allumage et de propagation de la flamme du matériau;

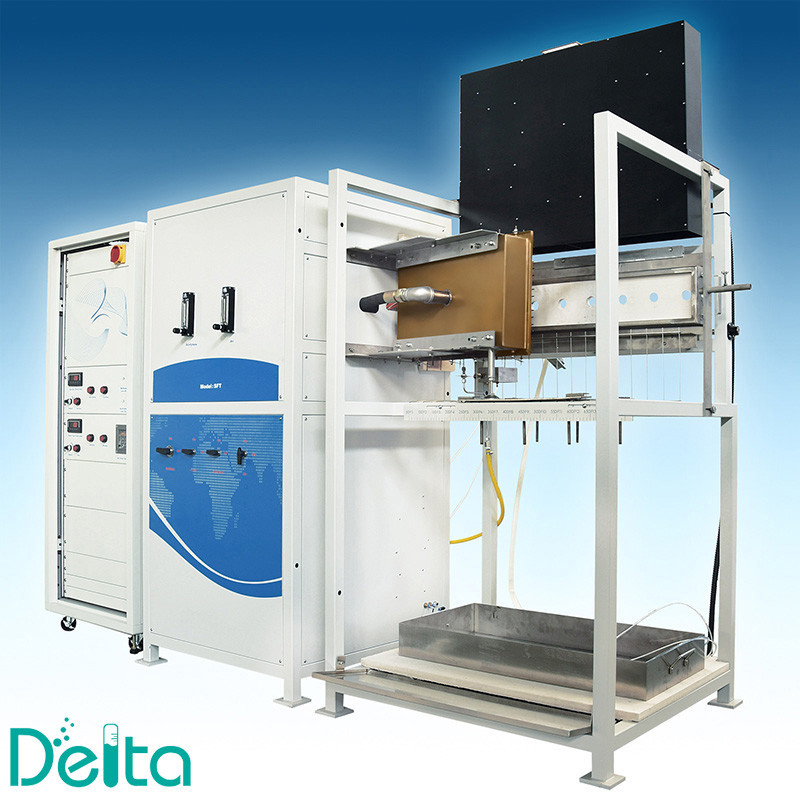

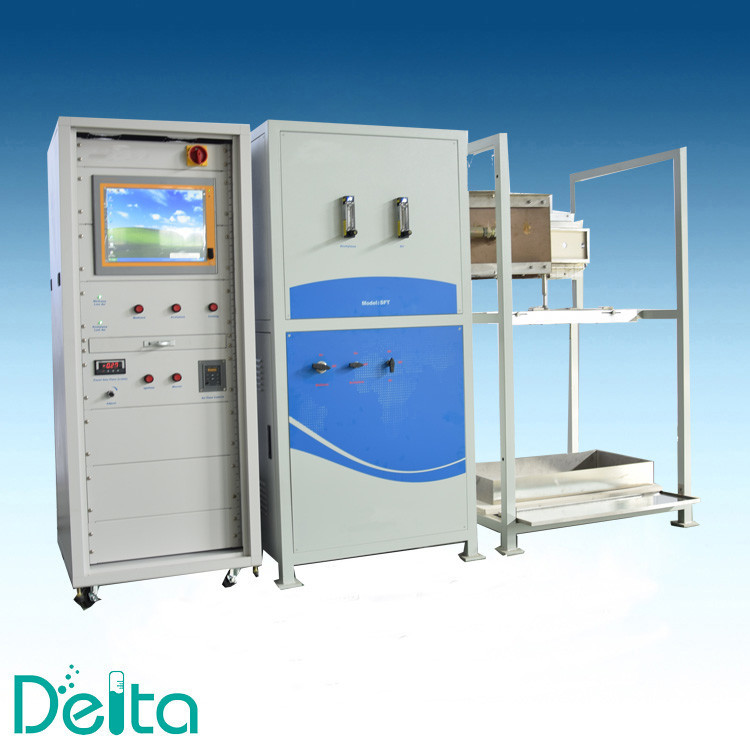

Mesures du testeur de propagation thermique de la flamme par rayonnement SFT IMOVraie image:
