Testeur de la production de fumée des câbles SDB ISO5659

Introduction:

• La chambre de densité de fumée SDB ISO5659 NBSIl s'est avéré être l'un des instruments les plus polyvalents de test incendie depuis sa création dans les années 1980.

• La chambre de densité de fumée SDB ISO5659 NBSest l'appareil le plus largement accepté pour la mesure de la fumée provenant des matières brûlées et mesure la densité optique spécifique dans des conditions de flamme et de non-flamme.Il est également utilisé pour l'extraction de gaz toxiques.

• La chambre de densité de fumée SDB ISO5659 NBSest conforme aux normes (ASTM E 662, BS6401, ISO 5659, NES 711, NEPA 258, etc.).

• En utilisant un four à chaleur radiante conique ISO 5659, nous pouvons changer la condition de chauffage de 10 kW/m2 à 5 kW/m2 par utilisateur.

• Dans l'essai de la norme NES 711, il y a un essai non-flammable et un essai flammable dans des conditions d'essai différentes de celles de l'ASTM E 662.

Caractéristiques:

• Les dimensions intérieures de la chambre sont de 914 mm±3 mm de long, de 914 mm±3 mm de haut et de 610 mm±3 mm de profondeur.

• La surface intérieure est constituée d'un revêtement en téflon, résistant aux attaques chimiques et à la corrosion et facilement nettoyé.

• Chambre d'essai avec porte d'ouverture pleine largeur permettant un accès facile pour le chargement des échantillons et le nettoyage de la chambre.

• Il est équipé d'une porte à charnière montée à l'avant avec une fenêtre d'observation et d'un couvercle de porte opaque retiré de la fenêtre pour empêcher la lumière d'entrer dans la chambre.

• Les parois des chambres sont préchauffées pour faciliter le démarrage et le fonctionnement des équipements.

• Le panneau de sécurité à soufflage, facilement remplaçable, permet un fonctionnement sûr de la méthode d'essai.

• Deux fenêtres optiques, chacune d'un diamètre de 75 mm, montées en haut et en bas de l'armoire.

• Le système de mesure de la lumière est constitué d'une lampe à incandescence et d'un tube photomultipliant.

• Il est équipé d'un filtre d'extension de portée dans la trajectoire lumineuse, réglant la précision de l'instrument à n'importe quelle échelle.

• Chauffage conique - est enroulé sous forme de cône tronqué, de 2600 W à 230 V avec une puissance thermique de 50 kW/m2.

• L'obturateur automatique s'ouvre automatiquement pour transmettre le rayonnement à l'échantillon, l'allume-étincelle pour allumer l'échantillon.

• Mètre de flux thermique - pour régler le niveau d'irradiation à la surface des échantillons, dans la plage comprise entre 0 et 100 kW/m2.

• Chauffage au four, de 550 W à 110 V, avec une puissance thermique de 25 kW/m2.

• Le mouvement de l'échantillon est contrôlé automatiquement par une bouteille d'air.

• Calorimètre refroidi à l'air pour régler le niveau d'irradiation à la surface des échantillons.

• Disposant d'un mode sans flamme pilote et d'un mode de flamme pilote, affichage numérique du débit d'air et de propane

• Des ports de mesure des gaz sont prévus, pour les mesures optionnelles des gaz toxiques.

• 19 racks d'analyse, 15 écrans tactiles de type PC pour l'ensemble du contrôle et des essais automatiques.

• DAQ ((Acquisition de données) Programme contrôlable avec le PC à écran tactile.

• Résultats des essais: transmission de la lumière, densité optique, densité optique de masse (MOD), taux de perte de masse, facteur de correction du faisceau clair, etc.

Domaine d'application:

Paramètres:

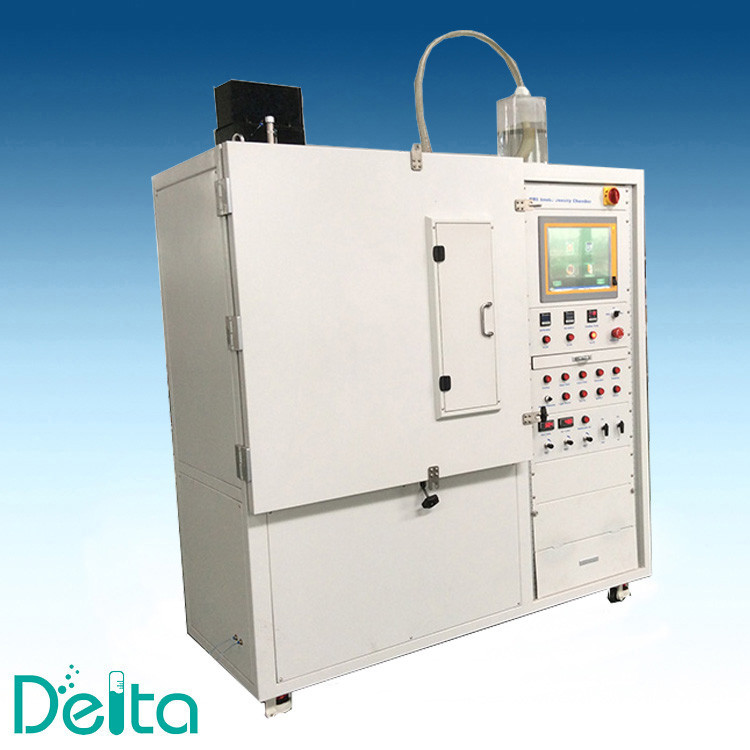

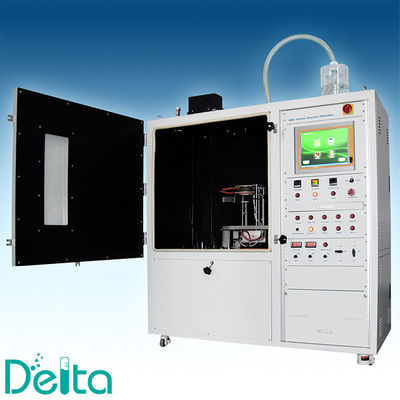

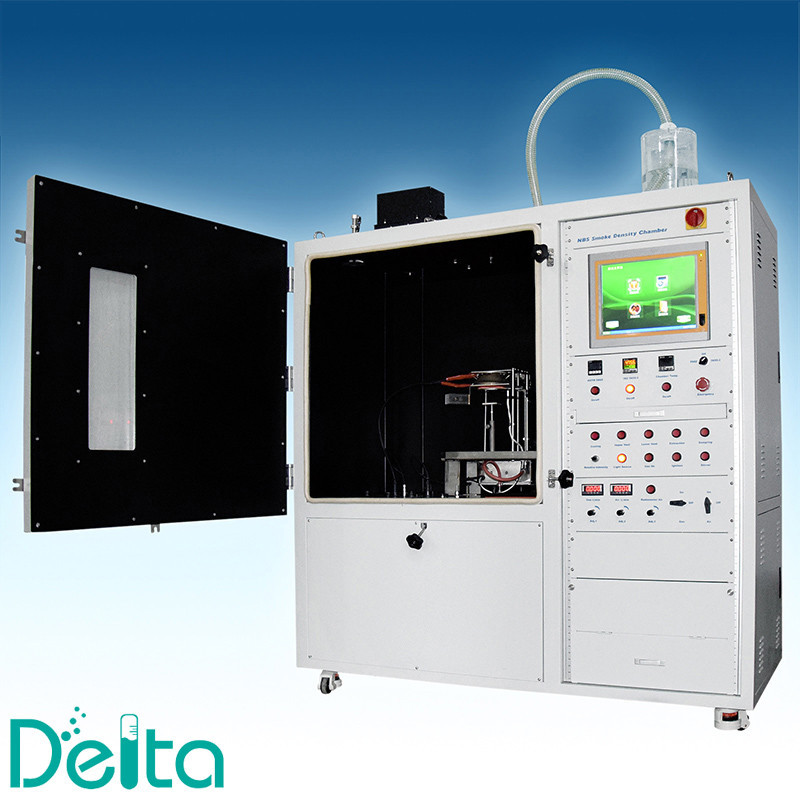

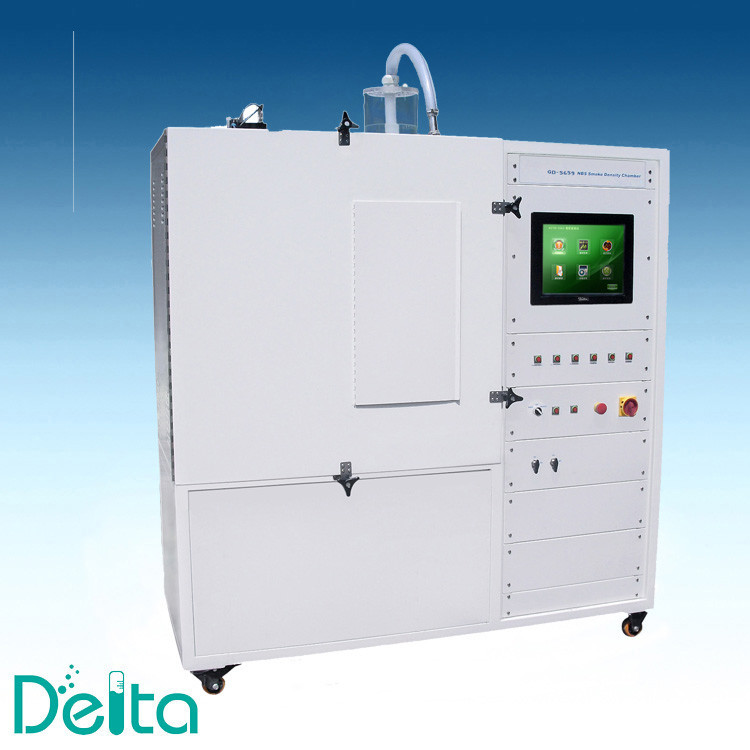

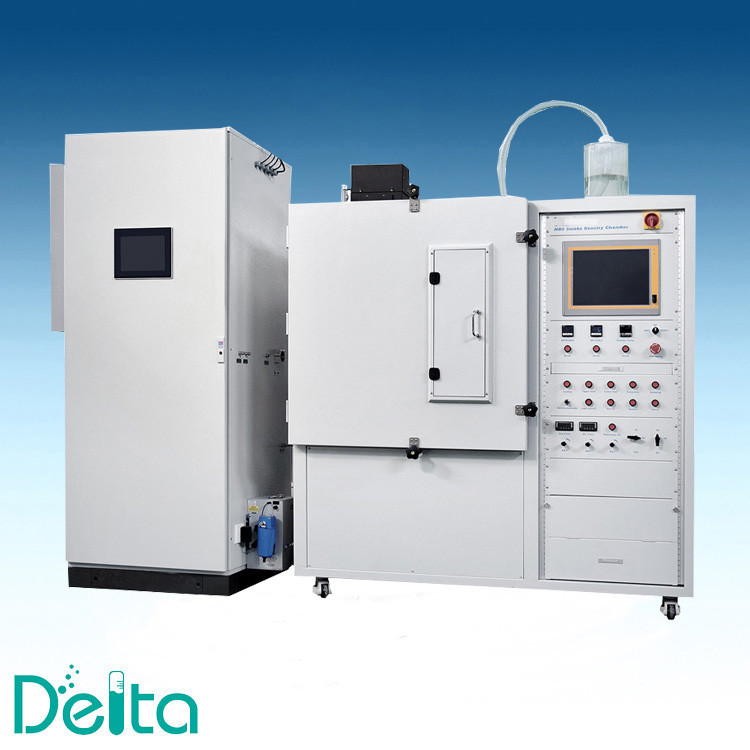

Testeur de la production de fumée des câbles SDB ISO5659Une image réelle:
