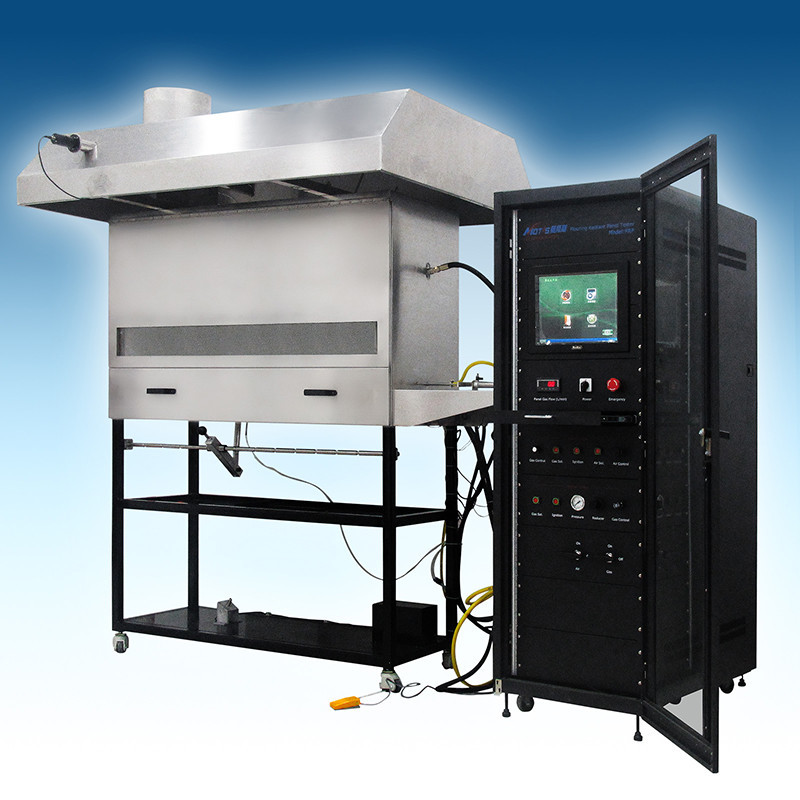

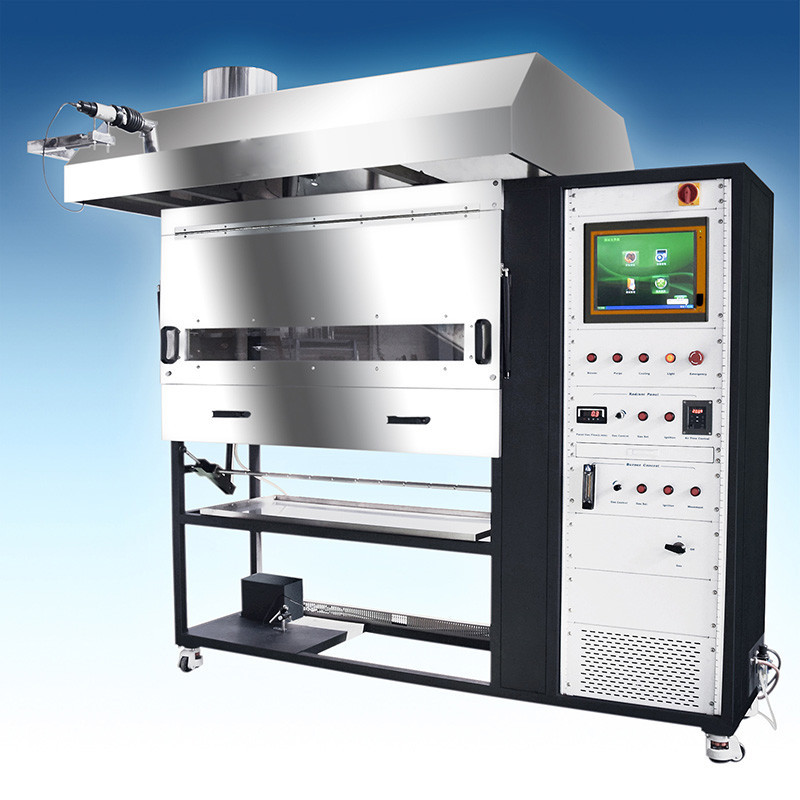

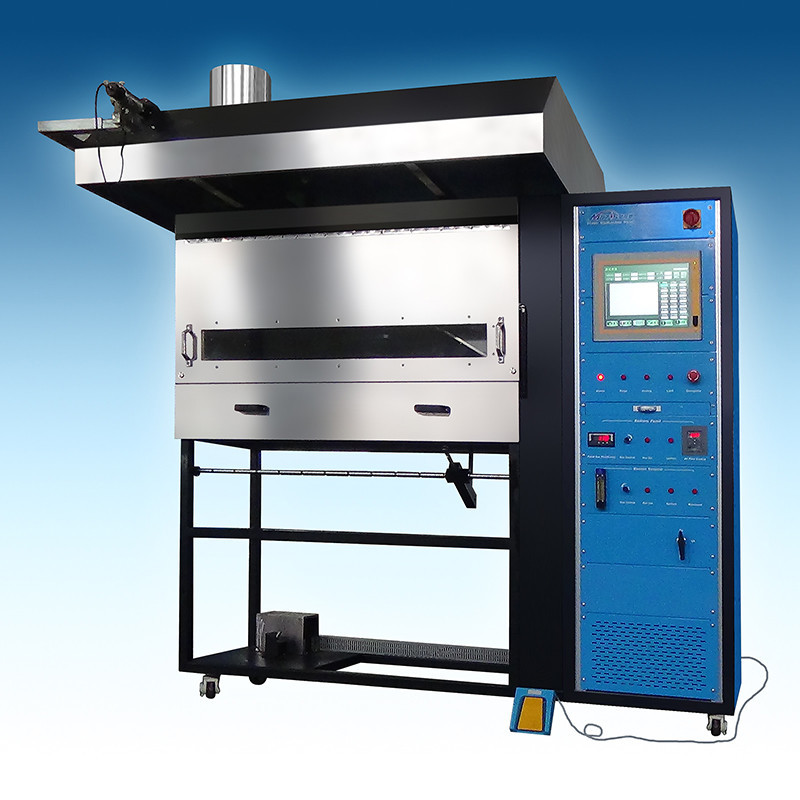

Équipement d'essai du flux de rayonnement critique des planchers en FRP

Introduction:

• LeÉquipement d'essai du flux de rayonnement critique des planchers en FRPest la pierre angulaire de la réaction des matériaux de revêtement de sol aux essais d'incendie dans le système Euroclass.

• Équipement d'essai du flux de rayonnement critique des planchers en FRPmesure la propagation de la flamme de l'échantillon, sous exposition thermique, à l'aide d'une source d'allumage par chaleur rayonnante.L'exposition thermique est celle d'un feu qui se développe dans la pièce d'origine qui à travers une ouverture de porte, rayonne sur les planchers d'une pièce ou d'un couloir adjacents.

• Équipement d'essai du flux de rayonnement critique des planchers en FRPpeuvent également être utilisés pour les essais conformes aux normes ASTM E648 et DIN 4102; partie 14.

Les normes:

• ISO 9239-1: Reaction aux essais d'incendie des revêtements de sol - Partie 1: Détermination du comportement de combustion à l'aide d'une source de chaleur rayonnante;

• ASTM E648-17: Méthode d'essai standard pour le flux radiant critique des systèmes de revêtement de sol utilisant une source d'énergie thermique radiante;

Domaine d'application:

• Matériaux de construction;

• les voies ferrées;

• les pièces de rechange;

• autres;

Caractéristiques:

• La chambre d'essai obtenue est isolée par une carte isolante en silicate de calcium et est équipée d'une fenêtre d'observation résistante à la température.

• L'ensemble de support de l'échantillon en acier inoxydable est monté sur une plateforme coulissante pour permettre un chargement sûr et facile de l'échantillon d'essai.

• La chaleur rayonnante est appliquée par un panneau à gaz incliné à 30o et dirigé vers un échantillon de revêtement de sol monté horizontalement.

• Le panneau radiant génère une distribution de flux d'énergie radiante allant d'un maximum nominal de 10,9 kW/m2 à un minimum de 1,1 kW/m2.

• Échantillon de calibrage fictif avec support, détecteur de flux de chaleur calibré et montage.

• La distance brûlée jusqu'à l'extinction de la flamme est atteinte et convertie, par étalonnage, en un flux radiant critique équivalent, en kW/m2.

• Émetteur de flux de chaleur: plage 0 ~ 50 kw/m2; émissivité de surface: ε=0,95±0.05

• Un système de mesure de la fumée, conformément à la norme DIN 50055, est monté sur un cadre séparé à la pile d'échappement.

• Rack de commande pour faciliter l'utilisation, permettant l'observation de l'appareil et des commandes pendant la configuration et l'étalonnage de l'équipement.

• Allumage automatique du panneau de rayonnement et coupure de sécurité.

• Brûleur à allumage automatique mobile de type T

• Capot en acier inoxydable avec ports de mesure de la fumée.

Paramètres:


Équipement d'essai du flux radiant critique du plancher
