Introduction:

• The Single Burning Item SBI is a method of test for determining the reaction to fire behavior of building products (excluding floorings) when exposed to the thermal attack by a single burning item (a sand-box burner supplied with propane).

• L'échantillon est monté sur un chariot qui est placé dans un cadre sous un système d'échappement. La réaction de l'échantillon au brûleur est surveillée instrumentalement et visuellement.Les taux de dégagement de chaleur et de fumée sont mesurés par instruments et les caractéristiques physiques sont évaluées par observation..

Les normes:

• La norme EN 13501 est modifiée.

• Pour les appareils électroniques

Domaine d'application:

• Matériaux de construction;

• autres;

Caractéristiques:

• Le SBI à combustible unique est constitué d'un chariot, d'un cadre fixe, d'un capot de collecte de gaz, d'un collecteur, d'un tuyau d'échappement de type J, d'un ventilateur centrifuge, d'un régulateur de vitesse du vent,la section de mesure globale, armoire d'analyse des gaz, système d'acquisition de données;

• Le chariot peut être installé avec deux échantillons verticaux. Le fond de l'angle vertical est un brûleur à sable.et le système de détection de flamme est équipé d'un dispositif de protection contre les flammes;

• Le châssis fixe soutient le capot de collecte du gaz; le châssis est fixé avec un brûleur auxiliaire et équipé d'un système de détection de flamme comme dispositif de protection contre les flammes;

• collecteur de gaz en acier inoxydable, situé en haut du cadre fixe, utilisé pour collecter les gaz de combustion;

• tuyau d'échappement de fumée de type J en acier inoxydable, dont le diamètre intérieur est de (315 + 5) mm et dont l'isolation en coton minéral résistant à haute température est de 50 mm;

• Le système d'échappement de fumée doit évacuer la fumée en continu à une vitesse comprise entre 0,50 m3/s et 0,65 m3/s et être réglé par conversion de fréquence.

• un régulateur de débit de masse, une plage de mesure de 0 g/s à 2,5 g/s, une précision de lecture d'au moins 1,5%;

• L'alimentation en gaz peut être contrôlée automatiquement à un débit de 647 mg/s et 2000 mg/s, le système de contrôle du gaz peut garantir que la vitesse d'alimentation en gaz dans le processus de changement d'essai ne doit pas dépasser 5 mg/s,pour assurer une puissance de chauffage de 30.7 + 2 kW;

• Le système d'échantillonnage des gaz de combustion est constitué d'un filtre à cendres, d'un piège à froid, de deux colonnes de séchage, d'une pompe d'échantillonnage et d'une pompe péristaltique, de manière à rendre efficacement l'échantillon propre et sec;

• analyseur paramagnétique d'oxygène, gamme de mesure de 0 à 25%, mesureur de la concentration d'oxygène dans le gaz, gamme de concentration de 0 à 25%, T90<12 secondes; analyseur infrarouge non dispersif de CO2:0 ~ 10%;

• une conduite de 2155 mm de long, équipée d'une sonde de pression, de trois thermocouples, d'une sonde de prélèvement de gaz et d'un système de lumière blanche;

• sonde bidirectionnelle, avec une portée d'au moins (0-100) Pa et une précision de 2 Pa du capteur de pression d'entrée connecté. Le temps de réponse de la sortie du capteur de pression à 90% est de 1s au plus;

• Le système d'éclairage est de type incandescente, avec une température de couleur (2900 + 100) K, et l'articulation flexible est installée sur le côté du tuyau d'échappement;

• détecteur de photodiodes de silicium, avec une stabilité linéaire de 0,1%;

• L'air est introduit dans le tube latéral pour maintenir la propreté du dispositif optique, ce qui peut être réalisé par air comprimé;

Paramètres:

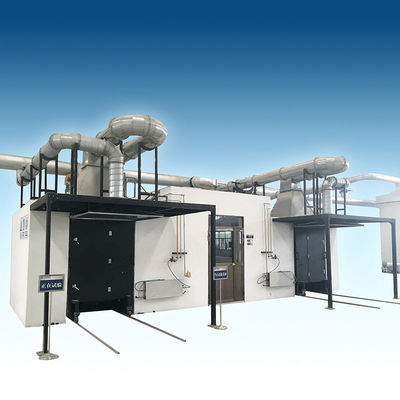

Un seul objet brûlant SBI image réelle:
