Testeur de goutte à goutte de matériaux de construction et de raccordement...Modèle NF505

Introduction:

• L'essai par goutte à goutte conformément à la norme NF P 92-505 est un essai complémentaire de réaction au feu pour la classification M des matériaux de construction et de montage.Il est utilisé pour les matériaux thermofusibles pour lesquels certains inflammés ou non goutter, produites par une source de chauffage, ont été observées lors de l'essai principal.ou l'essai par rayonnement (armoire d'épiradiateur) pour les matériaux rigides ou souples et épais (NF P 92-501).

• En principe, l'inflammation du coton lors de l'essai par goutte à goutte conduit à la classification M4.la classification obtenue lors de l'essai principal est maintenue ou le matériau est dégradé selon qu'il y a eu des gouttelettes non enflammées ou enflammées au cours de ce même test principal.. En cas de creux sans inflammation ou avec une inflammation de courte durée lors de l'essai principal,Cette formule s'applique également à l'essai complémentaire de persistance à la flamme (NF P 92-504) lorsque des gouttelettes non enflammées ou enflammées sont à nouveau observées au cours de cet essai complémentaire..

Domaine d'application:

• Matériaux de construction;

• les voies ferrées;

• Les équipements de construction automobile;

Caractéristiques:

L'appareil d'essai par goutte à goutte comprend les éléments suivants assemblés sur une base commune:

• Dans la partie supérieure du premier support est placée la source de rayonnement thermique de type épiradiateur de puissance nominale de 500 W,dont la surface rayonnante est constituée d'un disque de silice vitreux fondu translucide de 100 mm de diamètre.

• Un dispositif de poignée mobile permet de soulever légèrement le support de l'épiradiateur pour le faire tourner à 90° dans le plan horizontal, afin de le retirer de l'éprouvette.

• Le second support est équipé d'un ensemble réglable en hauteur avec, à la partie supérieure, le support de la pièce d'essai et, à la partie inférieure, le récipient de chute, ces deux parties étant séparées de 300 mm.

• Le support de la pièce d'essai est constitué d'un anneau métallique sur lequel se trouve une grille circulaire plane en fil d'acier inoxydable.

• Le récipient de goutte est composé d'un petit bol dont le fond plat est entièrement recouvert de coton.

• A guiding mark bound up with the epiradiator support and a graduated metal rule fixed to the pole of this second stand allow to adjust the distance between the radiant surface of the epiradiator and the upper face of the test piece.

Paramètres:

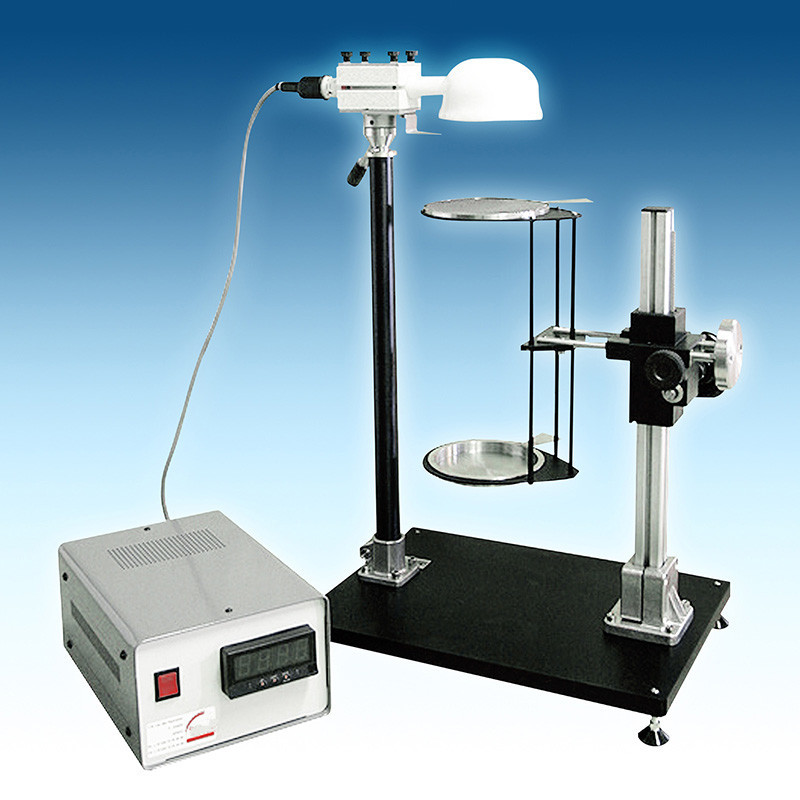

NF505 Testeur de goutte à goutte image réelle:
