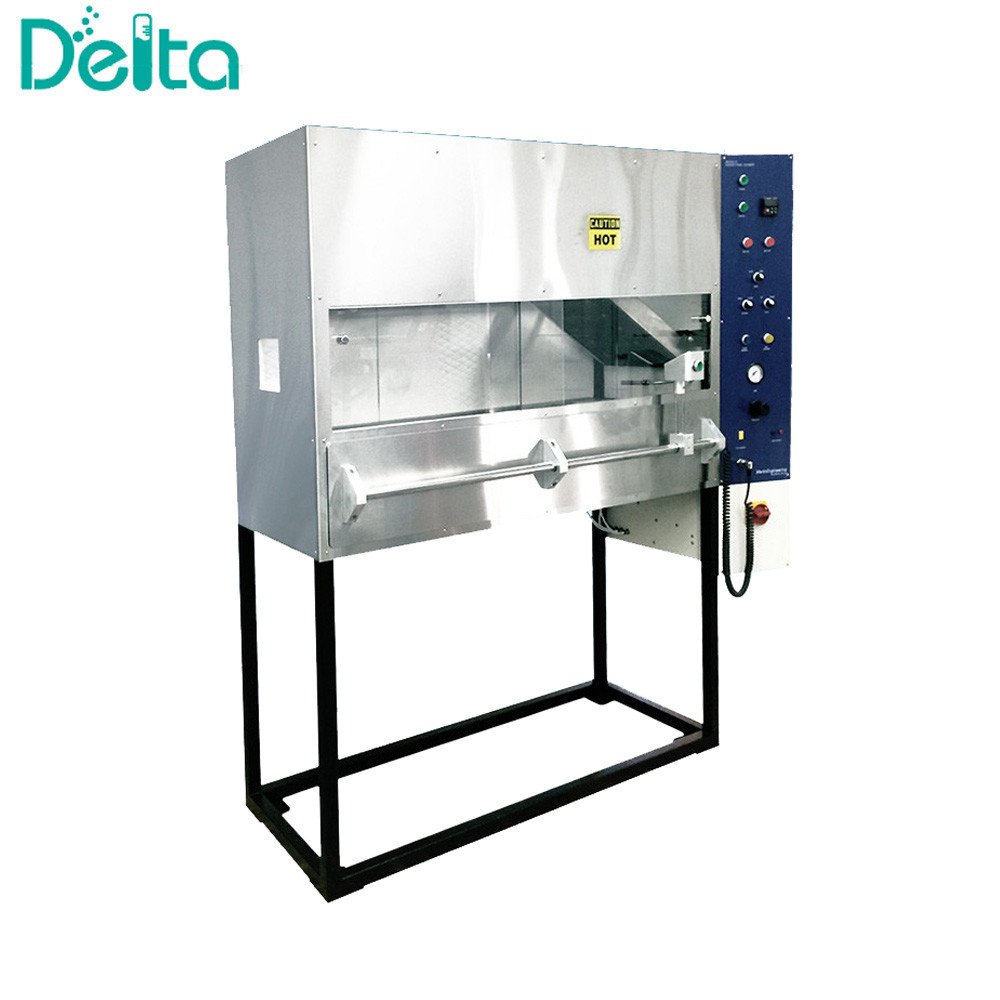

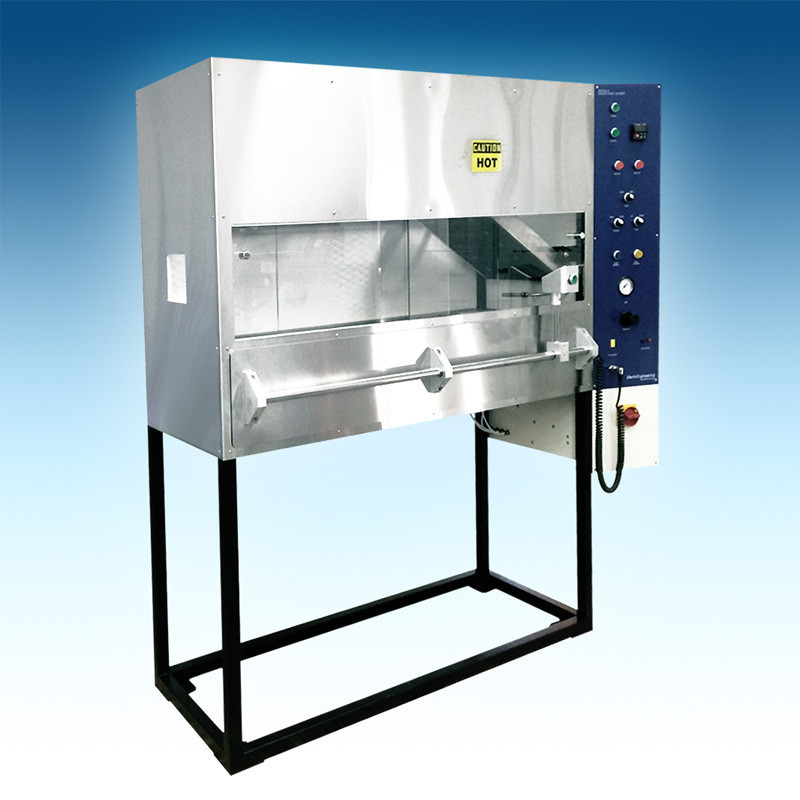

FAR 25.853 Boeing BSS 7365 Équipement d'essai incendie pour les matériaux d'aviation

Introduction:
FAR 25.853 Boeing BSS 7365 Équipement d'essai incendie pour les matériaux d'aviation, par FAR partie 25 appendice F partie VI, is designed to evaluate the flammability and flame propagation characteristics of thermal or acoustic insulation material used in an aircraft cabin when exposed to an electric radiant heat source and a defined flame source.

Les équipements d'essai incendie FAR 25.853 se composent:

• La chambre d'essai du panneau radiant est en acier inoxydable et dotée d'une carte réfractaire intérieure de 0,5 pouce.
• La source de chaleur radiante est une plaque de chauffage électrique à trois phases de 400 VAC avec régulation de la température PID et une précision de régulation de la température de 0,1 degré.
• La source de chaleur radiante est montée dans un cadre avec six bandes radiantes de 76 mm de large,dont le côté long est perpendiculaire à la plaque de chauffage électrique capable de résister à une température de fonctionnement d'au moins 704 degrés.
• La plaque de rayonnement est placée dans la chambre d'essai à un angle de 30 degrés par rapport au plan horizontal de l'échantillon.
• Une table coulissante pneumatique est prévue pour permettre à l'utilisateur de contrôler automatiquement l'entrée et la sortie du spécimen.
• Le brûleur est un brûleur propane-air axisymétrique d'ouverture de 0,15 mm avec un dispositif de pré-mélange Venturi.
• Un brûleur mobile (entraînement pneumatique) qui permet à la flamme d'être horizontale et au moins 51 mm au-dessus du plan de l'échantillon.
• Un thermocouple qui peut être inséré à l'arrière du boîtier, à 279 mm de la paroi arrière du boîtier, à 292 mm du côté droit de la paroi du boîtier et situé à 51 mm sous la plaque de rayonnement,avec une précision de 2 degrés.
• Mètre de flux thermique refroidi à l'eau avec une plage de mesure de 0 à 50 KW/m2, équipé d'un système de refroidissement par eau autocirculant.
• Le cadre de tenue d'étalonnage comporte trois prises de 25,4 mm de diamètre à travers la plaque de support,le centre de la première prise étant à 191±3 mm de la surface de la plaque de rayonnement thermique et le centre des deux prises adjacentes étant à 51 mm de distance.
• Fournit deux porte-échantillons, deux porte-échantillons, un type standard et un type court pour les essais en crochet et boucle.
• Équipé d'un système d'acquisition de données et d'un logiciel de fenêtre.
